儲能系統(含戶用、工商業、大型電站)的核心環節(PCS 變流器、并網回路、電池充放電回路)需電抗器實現 “諧波治理、電流平滑、并網合規、故障保護”,具體作用如下:

痛點:儲能變流器(PCS)采用高頻開關技術(如 IGBT),會產生 5 次、7 次、11 次等特征諧波(諧波含量常超 5%,遠超 GB/T 14549-1993 的 3% 限值),導致電流畸變、設備發熱;
電抗器作用:串聯 “網側電抗器” 或 “直流側平波電抗器”,通過特定電抗率濾除高頻諧波 —— 如 5 次諧波占比高時,選 6% 電抗率電抗器,可將諧波含量降至 2% 以下,避免 PCS 開關管因諧波沖擊損壞;
適配環節:10kW 戶用 PCS(配 5kvar 電抗器)、100kW 工商業 PCS(配 50kvar 電抗器)、1MW 大型 PCS(配 200kvar 電抗器組)。
痛點:儲能系統并網時,電網電壓波動(如負荷突變、光伏 / 風電出力波動)會導致功率因數偏低(<0.9),不符合電網并網要求(需≥0.9);
電抗器作用:并聯 “無功補償電抗器”,與電容器組組成 SVG 靜止無功發生器,動態補償感性無功 —— 如 10kV 大型儲能電站,當電網電壓跌落時,200kvar 電抗器可快速提供感性無功,維持功率因數在 0.95 以上,避免并網跳閘;
關鍵要求:響應時間≤200ms(適配電網快速調節需求),支持頻繁充放電(每天 10-20 次循環)。
痛點:電池充電時(尤其是快充階段),電流波動大(如從 50A 驟升至 100A),會導致電池極化加劇、循環壽命縮短(衰減速度加快 20%);
電抗器作用:串聯 “直流平波電抗器”,利用電感 “阻礙電流突變” 的特性,將電流波動幅度從 ±20% 降至 ±5% 以下 —— 如 200Ah 儲能電池組,配 10mH 直流電抗器后,充電電流穩定在 80±4A,電池循環壽命從 1500 次延長至 2000 次;
核心參數:電感量需匹配電池容量(如 200Ah 電池配 10-15mH,500Ah 配 20-25mH),耐溫等級≥Class H(180℃,適配電池充電發熱環境)。
痛點:儲能系統若發生短路(如電池簇短路、PCS 故障短路),短路電流可達額定電流的 10-20 倍(如 100A 額定電流,短路電流達 1500A),會燒毀斷路器、電池管理系統(BMS);
電抗器作用:在關鍵回路串聯 “限流電抗器”,通過感抗限制短路電流峰值 —— 如 10kV 并網回路配 1000Ω 感抗的限流電抗器,可將短路電流從 1500A 降至 500A 以內,確保斷路器能可靠分?jǐn)啵?/span>
選型關鍵:短路電流限制倍數≤5 倍額定電流,滿足 GB/T 36547-2018《儲能系統接入配電網技術要求》。
二、儲能系統電抗器的核心參數選型:銜接四大基礎參數

PCS 變流器側(濾諧波):
若 5 次諧波為主(常見于 3 相 4 線制儲能系統):選 6% 電抗率;
若 3 次諧波突出(如單相戶用儲能):選 12%-14% 電抗率;
避免諧振:需計算系統諧振頻率(f?=1/(2π√(LC))),確保 f?遠離電網頻率(50Hz)及主要諧波頻率(如 250Hz=5×50Hz)。
并網側(無功補償):選 4.5%-5% 電抗率,兼顧無功調節與涌流限制(避免電容器合閘涌流沖擊)。
計算公式:三相電抗器功率 Q=√3×U?×I?,需與 PCS 額定功率適配(通常為 PCS 功率的 50%-80%);
場景實例:
戶用儲能(5kW PCS,0.4kV):Q=√3×0.4×7≈5kvar(選 5kvar 電抗器);
工商業儲能(100kW PCS,0.4kV):Q=√3×0.4×144≈100kvar(選 100kvar 電抗器);
大型電站(1MW PCS,10kV):Q=√3×10×57.7≈1000kvar(選 1000kvar 電抗器組,分 10 臺 100kvar)。
儲能特殊要求:需考慮充放電峰值電流(通常為額定電流的 1.2-1.5 倍),避免過流燒毀;
選型公式:I?≥1.5×I????(I????為 PCS 最大輸出電流);
實例:100kW PCS(0.4kV)的峰值電流 I????=100/(√3×0.4)×1.2≈173.2A,故電抗器額定電流需≥1.5×173.2≈260A(選 260A 規格)。
核心公式:L=U?/(√3×I?×2πf)(f=50Hz,U?為系統電壓);
場景實例:
戶用儲能(0.4kV,5kvar,6% 電抗率):I?=5/(√3×0.4)≈7.22A,L=0.4×103/(√3×7.22×2×3.14×50)≈1.2mH;
大型電站(10kV,100kvar,6% 電抗率):I?=100/(√3×10)≈5.77A,L=10×103/(√3×5.77×2×3.14×50)≈3.18H。
三、儲能系統電抗器的類型選擇:適配場景環境

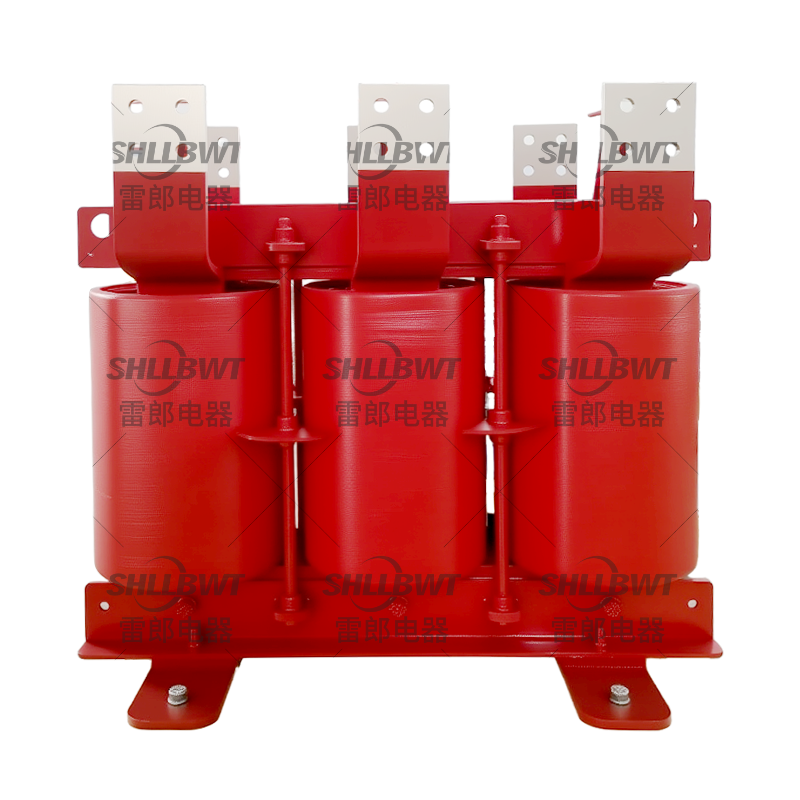

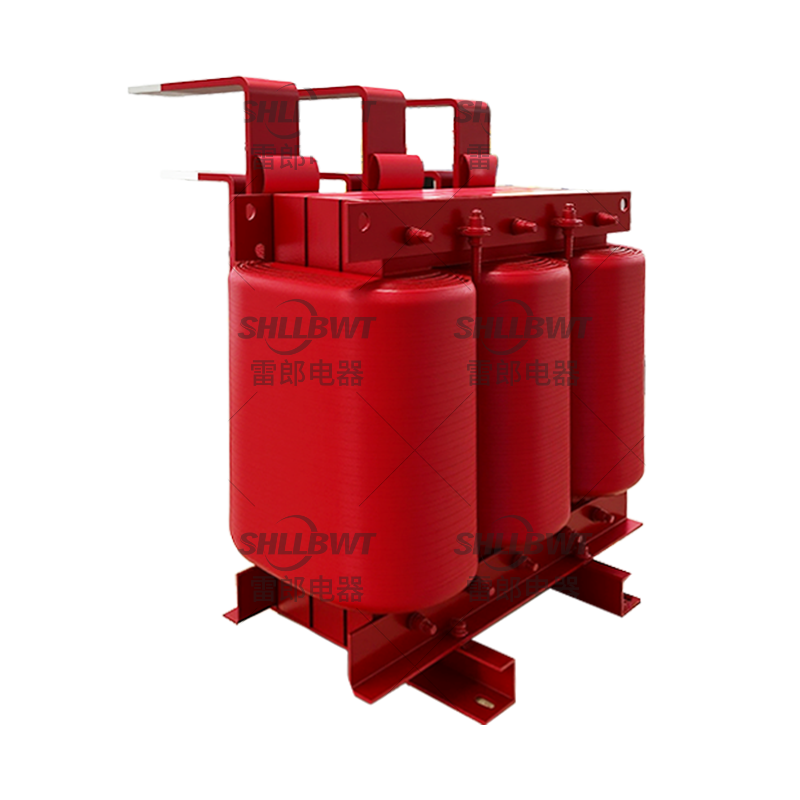

干式電抗器(主流):
優勢:無油、體積小(比油浸式小 30%)、防火性好(Class H 絕緣),適配戶用 / 工商業儲能柜內安裝;
細分:自然風冷(小功率≤50kvar)、強制風冷(大功率≥100kvar,如 100kW PCS 配強制風冷電抗器,溫升≤40K)。
油浸式電抗器:僅用于大型儲能電站(≥1MW)的戶外并網回路,需配套防火油箱,適配高功率散熱需求。
空心電抗器:
優勢:線性特性好(無磁飽和)、高頻損耗低,適配 PCS 高頻諧波濾波(如 10kHz 以上開關頻率);
適用:戶用 / 工商業儲能 PCS 側。

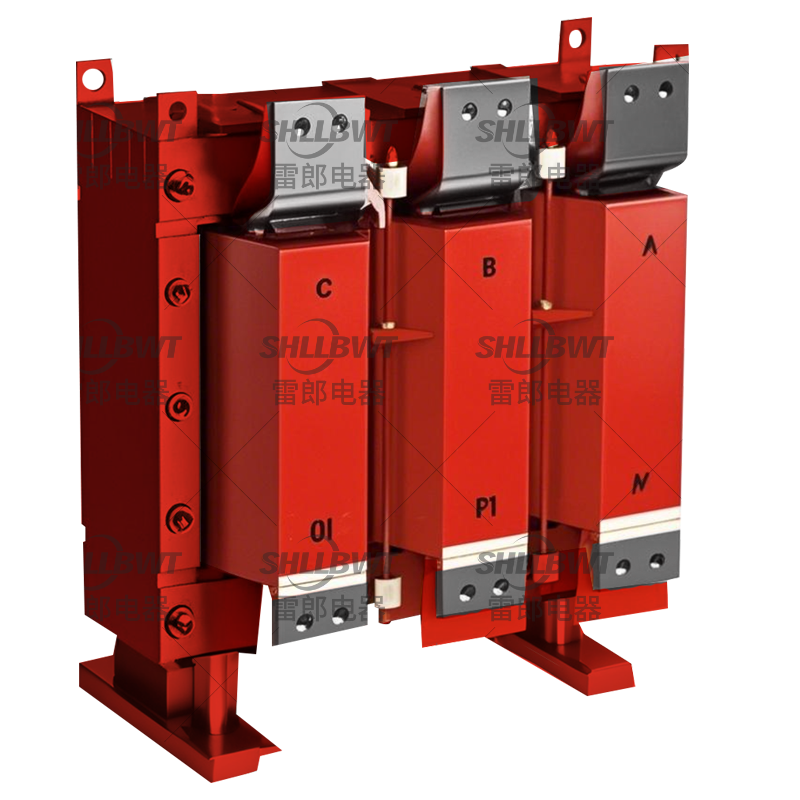

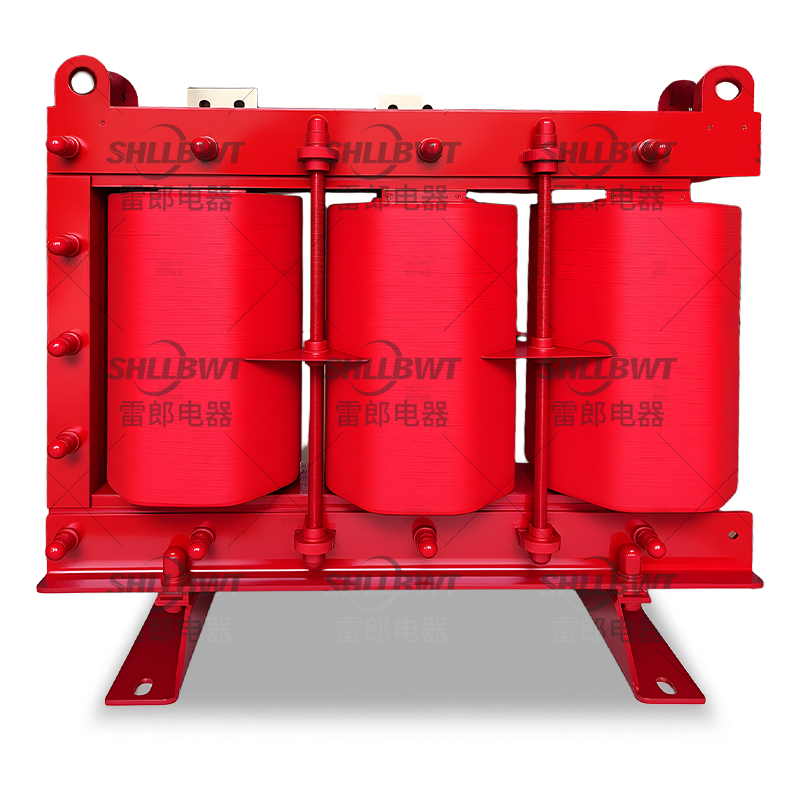

鐵芯電抗器:
優勢:電感量穩定、成本低,適配并網側無功補償(工頻 50Hz 場景);
注意:需避免磁飽和(選高磁感硅鋼片,如 30Q130),防止諧波放大。
戶內柜式電抗器:防護等級 IP44(防塵防水),適配儲能集裝箱、戶內控制柜,占空間小(如 5kvar 電抗器尺寸約 300×200×250mm);
戶外立式電抗器:防護等級 IP54,僅用于大型電站戶外并網回路,需抗風雨、耐紫外線(表面涂防曬涂層)。
