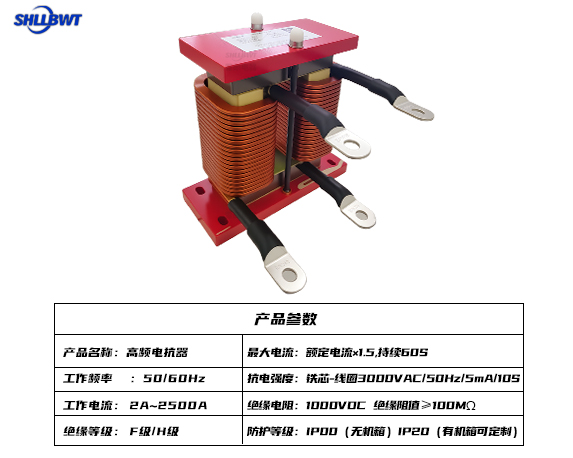

| 參數類別 | 參數名稱 | 參數值/范圍 | 說明 |
|---|---|---|---|
| 基礎參數 | 額定電壓 | 380V、690V、1140V | 適用于不同電壓等級的電力系統 |
| 額定電流 | 30A 至 500A（40℃） | 支持大電流長期運行 | |
| 相數 | 單相/三相 | 根據應用場景選擇 | |
| 電氣性能 | 電感值（L） | 根據磁導率、匝數等計算 | 計算公式：，μ為硅鋼片磁導率 |
| 開關頻率 | 10kHz、20kHz | 高頻濾波核心參數，適用于APF裝置 | |
| 抗電強度 | 鐵芯-繞組 3000VAC/50Hz/5mA/60s 無擊穿 | 工廠測試標準 | |
| 絕緣電阻 | ≥100MΩ（1000VDC） | 保證絕緣可靠性 | |
| 耐壓測試 | 3000VDC 60秒 | 直流耐壓能力驗證 | |
| 運行特性 | 長期運行電流 | ≤1.5倍額定電流 | 支持短時過載運行 |
| 噪音水平 | <65dB（距離1米） | 采用低損耗硅鋼片和浸漆工藝降低噪音 | |

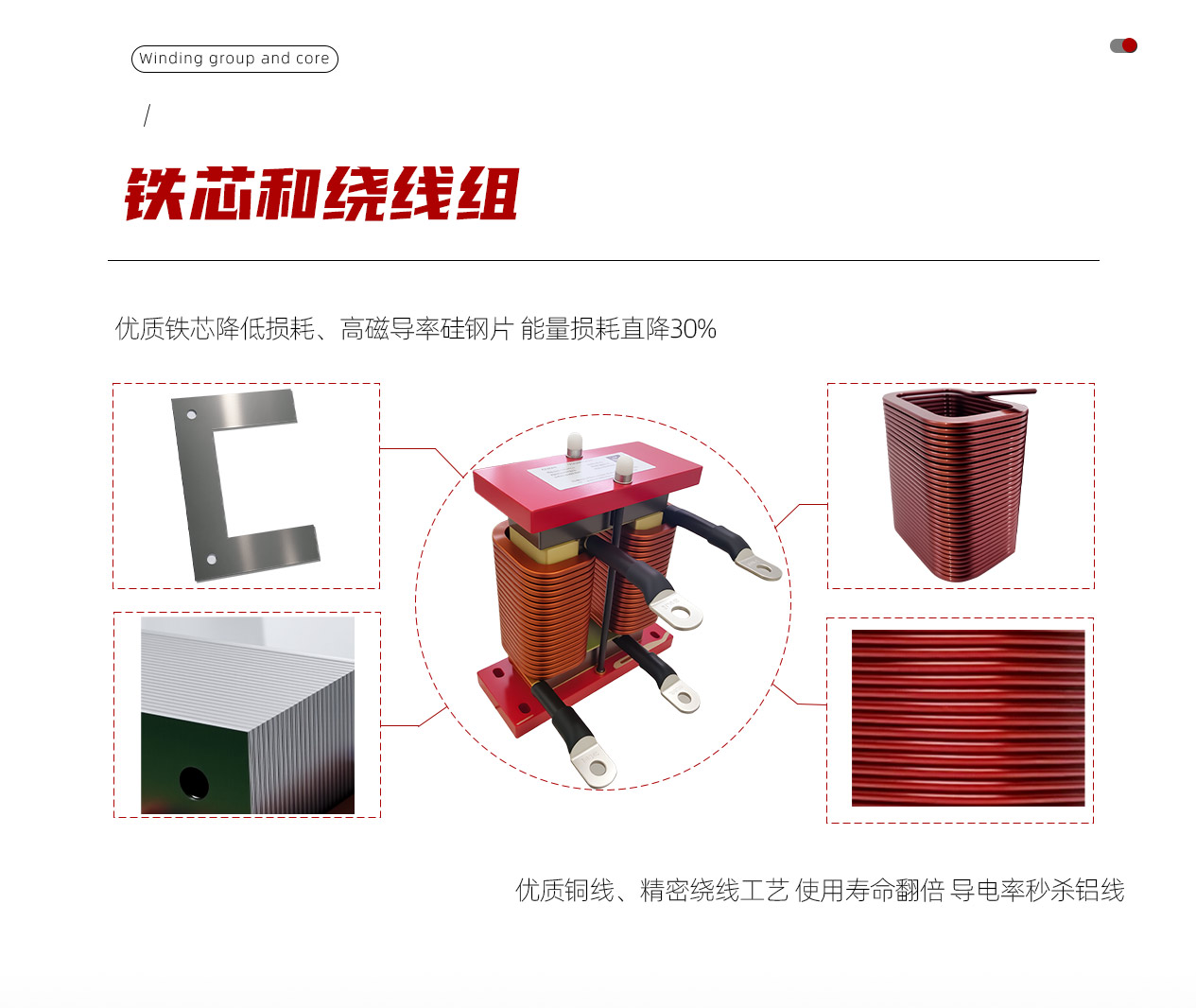

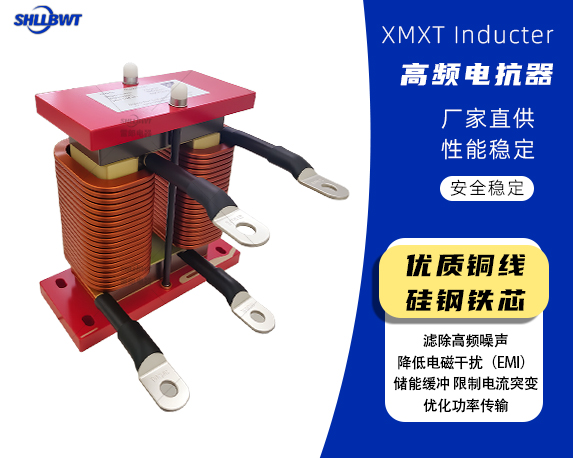

| 材料與工藝 | 鐵芯材料 | 低損耗0.23mm優質硅鋼片 | 芯柱氣隙均勻分布，環氧層壓玻璃布板固定 |
| 絕緣耐熱等級 | H級（180℃） | 高溫環境下穩定運行 | |
| 環境要求 | 工作溫度 | -20℃ ~ 40℃ | 需配合通風設備使用 |
| 防護等級 | IP00 | 需安裝在室內或防護柜中 | |
| 海拔高度 | ≤2000m（更高需降容） | 高海拔地區需調整容量 | |
| 執行標準 | 國家標準 | GB1094.6、JB9644-1999 | 電抗器及半導體電氣傳動標準 |
